产品介绍
TRD-224LM由茂金属LLDPE复配特种树脂经熔融挤出反应接枝马来酸酐制得，具有良好的力学性能和加工性能，特别适合于高填充低烟无卤阻燃聚烯烃电缆料使用，添加少量该产品，可明显改善体系间物料的相容性，显著提高电缆料的抗开裂性能、拉伸强度和断裂伸长率，提高加工性能。

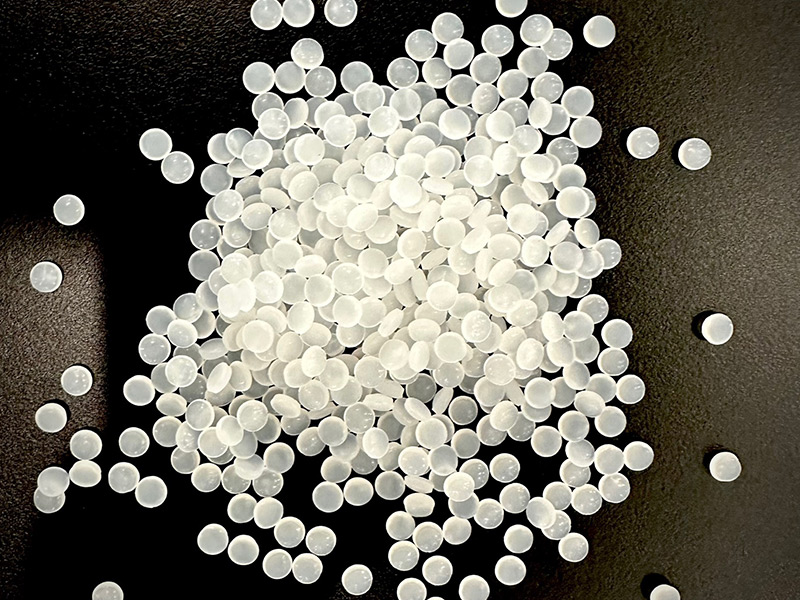

产品外观
聚乙烯本色或微黄色粒子（特定工艺条件要求或更换设备螺纹元件及机筒后的磨合期产品黄变现象加剧，呈现微黄色）。

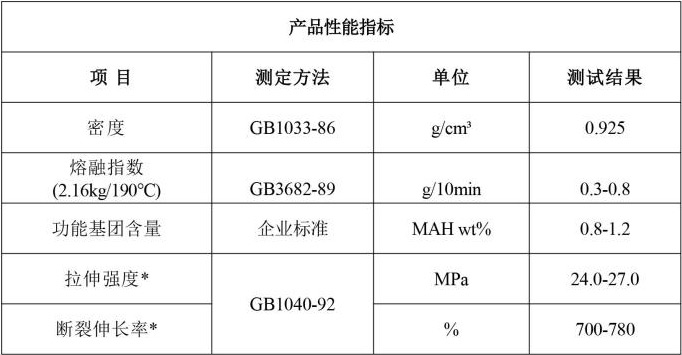

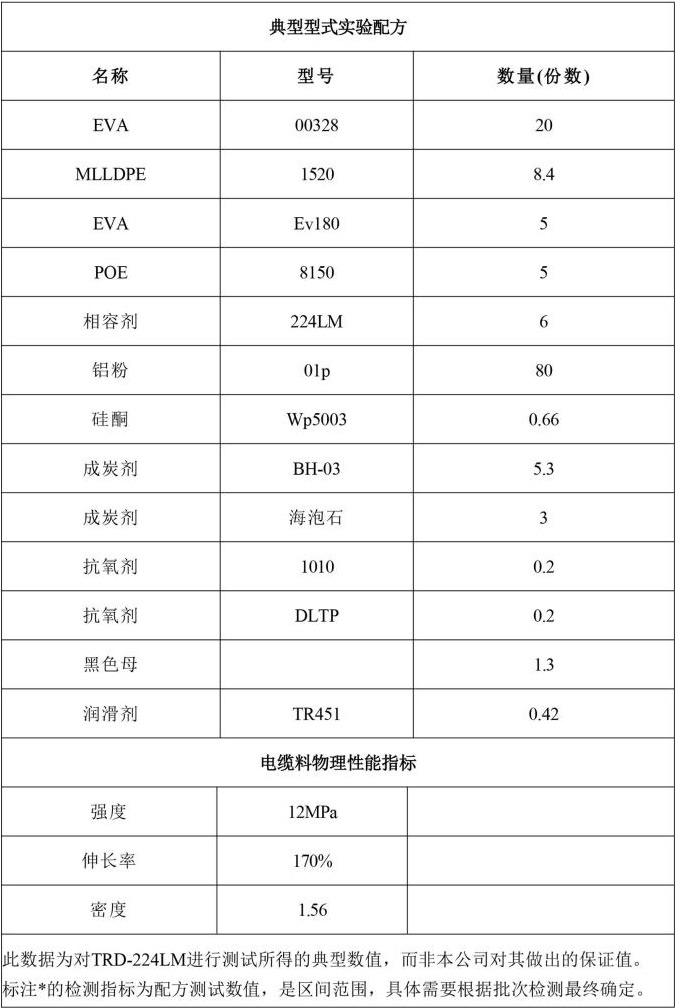

产品指标及典型配方型式试验数据
典型应用
☆用于氢氧化铝、氢氧化镁等填充聚乙烯无卤阻燃电缆料；
☆绝缘/护套低烟无卤电缆料相容剂，抗开裂性能优异；
☆其他特殊低烟无卤电缆料相容剂；
☆适用于 WDZBI-YJY低烟无卤电缆料。
产品牌号及性能指标索引
斯瑞达低烟无卤电缆料专用相容剂，品种规格齐全；添加少量即可大大改善加工性能，提高电缆料的综合力学性能、热抵抗性能和阻燃性能。具体规格型号和产品性能指标如下。
产品指标及性能测试：
| 项目 | 相容剂性能检测 | 电缆料性能检测 | ||||||
| 型号 | 基料 | 熔融指数 （g/10min， 190℃， 2.16kg） | 功能基团 含量 （wt％） | 拉伸强度 | 断裂伸长率 （%） | 拉伸强度 （MPa） | 断裂伸长率 （%） | 建议添加 比例 （%） |
| TRD-200GL | PE复配 | 0.5-1.0 | 0.8-1.2 | 21.0-23.0 | 780-820 | 12.5-14.0 | 180-220 | 6-8 |
| TRD-201GL | PE复配 | 0.3-0.8 | 0.6-1.0 | 22.0-26.0 | 720-780 | 11.5-12.5 | 180-220 | 6-8 |
| TRD-202GL | PE复配 | 0.3-1.0 | 0.8-1.2 | 24.0-27.0 | 730-780 | 11.0-12.5 | 180-220 | 6-8 |
| TRD-200LM | M-LLDPE | 0.8-1.2 | 0.8-1.2 | 30.0-35.0 | 600-680 | 12.5-14.5 | 160-200 | 6-8 |
| TRD-211LM | M-LLDPE | 0.5-1.0 | 0.8-1.0 | 23.0-27.0 | 600-700 | 12.0-13.5 | 180-220 | 6-8 |
| TRD-213LM | M-LLDPE | 0.5-1.0 | 0.6-0.8 | 28.0-30.0 | 650-700 | 12.0-14.0 | 180-200 | 6-8 |
| TRD-224LM | M-LLDPE | 0.3-0.8 | 0.8-1.2 | 24.0-27.0 | 700-780 | 11.0-13.0 | 200-240 | 6-8 |
| TRD-200A | EVA | 1.0-2.0 | 1.0-1.5 | 18.0-22.0 | 700-760 | 9.0-10.5 | 180-240 | 6-10 |
| TRD-200AM | EVA | 0.5-2.0 | 0.8-1.2 | 22.0-26.0 | 680-720 | 12.0-14.0 | 200-230 | 6-10 |
| TRD-200P | POE | 0.5-2.0 | 0.8-1.2 | 14.0-16.0 | 650-700 | 10.5-12.0 | 180-220 | 6-10 |
| TRD-200PK | POE复配 | 0.5-1.5 | 0.8-1.2 | 14.5-17.0 | 680-730 | 12.0-13.5 | 180-240 | 6-10 |
| TRD-2715A | POE复配 | 0.5-1.5 | 0.6-1.0 | 10.5-15.0 | 750-900 | 10.0-12.0 | 150-180 | 6-10 |
| TRD-200EP | EPDM | / | 0.6-0.8 | 12.0-16.0 | 180-220 | 9.0-11.0 | 180-220 | 6-10 |
| TRD-200SE | SEBS | 0.3-0.5 | 1.2-2.0 | 4.0-6.0 | ≥1000 | 7.0-9.0 | 220-320 | 5-8 |
注：本产品参数为实验室典型值，实际性能因加工条件、配方体系等因素可能略有差异。
产品测试、使用及存储说明
性能测试
所有产品性能表中涉及电缆料检测，检测配方均为：
EVA 7470M: 25份，
M-LLDPE 3518CB: 10份，
Al(OH)3（中顺）:60份，
硅酮母料: 1.5份，
相容剂: 5份。
以上是根据我司同牌号产品大量测试数据的经典值，仅作为配方选料的参考。
使用注意事项
1.相关牌号相容剂产品在具体的电缆料配方里的使用必须达到添加量的临界值。建议添加量在不同的电缆料配方中的使用效果和测试数据会有异同。
2.具体用量需要用户根据应用的体系和对产品最终的性能要求来确定，但必须达到相容剂添加量的临界值。为达到最佳效果，加工设备和工艺应保证本品在体系中获得良好的分散和塑化。
产品包装与存放
1.产品采用纸塑复合袋包装，25千克/袋
2.运输时应避免受潮、受污染和直接光晒
3.存放于通风干燥阴凉处
4.最佳使用期限是自生产日起不超过6个月
5.勿与易燃品、腐蚀性物品放置在一起，远离火源
6.产品拆包后，如未使用完毕，请及时封包
