产品介绍
TRD-200GL系列聚烯烃树脂复配特种树脂基材，经熔融挤出接枝马来酸酐单体制得，具有良好的极性和反应性，特别适合低烟无卤阻燃电缆料生产。添加少量该产品，可明显改善体系物料间的相容性，增加无机物的填充量，提高低烟无卤电缆料的抗开裂性能，同时使聚合物具有优异的拉伸强度、断裂伸长率以及良好的加工性能。

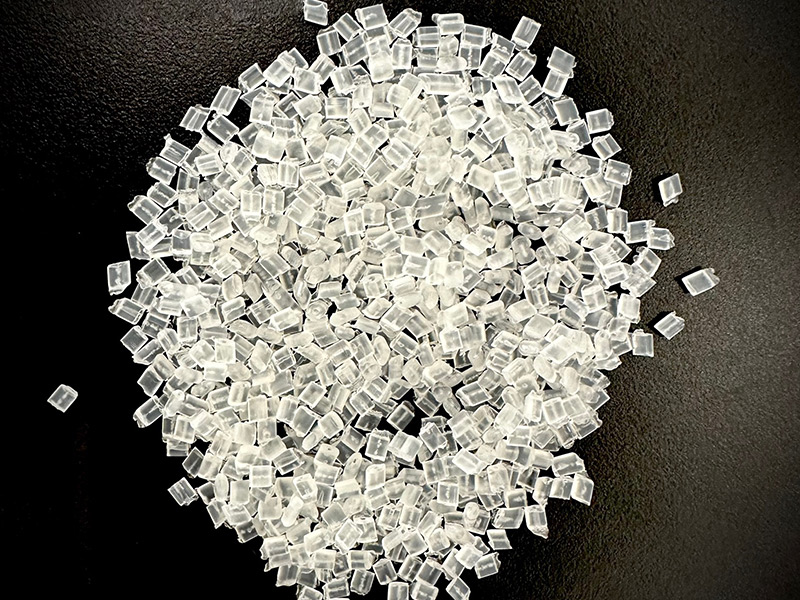

产品外观
乳白色或微黄色粒子（特定工艺条件要求或更换设备螺纹元件及机筒后的磨合期产品黄变现象加剧，呈现微黄色）。
产品指标
| 项目 | 相容剂性能检测 | 电缆料性能检测 | |||||||
| 型号 | 密度 (g/cm³) | 熔融指数 (g/10min, 190℃, 2.16kg) | 功能基团 含量(wt％) | 拉伸强度 (MPa) | 断裂伸 长率(%) | 拉伸强度 (MPa) | 断裂伸率 (%) | 建议添加 比例(%) | |
| TRD-200GL | 0.931 | 0.5-1.0 | 0.8-1.2 | 21.0-23.0 | 780-820 | 12.5-14.0 | 180-220 | 6-8 | |
| TRD-201GL | 0.930 | 0.3-0.8 | 0.6-1.0 | 22.0-26.0 | 720-780 | 11.5-12.5 | 180-220 | 6-8 | |
| TRD-202GL | 0.932 | 0.3-1.0 | 0.8-1.2 | 24.0-27.0 | 730-780 | 11.0-12.5 | 180-220 | 6-8 | |
| 注：本产品参数为实验室典型值，实际性能因加工条件、配方体系等因素可能略有差异。 | |||||||||
典型应用
☆ 用于碳酸钙复配氢氧化铝、氢氧化镁等无机材料填充聚烯烃无卤电缆料；
☆ 广泛应用于光缆护套料；
☆ 某些绝缘/护套低烟无卤电缆料用相容剂；
☆ 某些低烟无卤力缆料用相容剂；
☆ 某些特殊低烟无卤电缆料相容剂。
产品牌号及性能指标索引
斯瑞达低烟无卤电缆料专用相容剂，品种规格齐全；添加少量即可大大改善加工性能，提高电缆料的综合力学性能、热抵抗性能和阻燃性能。具体规格型号和产品性能指标如下。
产品指标及性能测试：
| 项目 | 相容剂性能检测 | 电缆料性能检测 | ||||||
| 型号 | 基料 | 熔融指数 （g/10min， 190℃， 2.16kg） | 功能基团 含量 （wt％） | 拉伸强度 | 断裂伸长率 （%） | 拉伸强度 （MPa） | 断裂伸长率 （%） | 建议添加 比例 （%） |
| TRD-200GL | PE复配 | 0.5-1.0 | 0.8-1.2 | 21.0-23.0 | 780-820 | 12.5-14.0 | 180-220 | 6-8 |
| TRD-201GL | PE复配 | 0.3-0.8 | 0.6-1.0 | 22.0-26.0 | 720-780 | 11.5-12.5 | 180-220 | 6-8 |
| TRD-202GL | PE复配 | 0.3-1.0 | 0.8-1.2 | 24.0-27.0 | 730-780 | 11.0-12.5 | 180-220 | 6-8 |
| TRD-200LM | M-LLDPE | 0.8-1.2 | 0.8-1.2 | 30.0-35.0 | 600-680 | 12.5-14.5 | 160-200 | 6-8 |
| TRD-211LM | M-LLDPE | 0.5-1.0 | 0.8-1.0 | 23.0-27.0 | 600-700 | 12.0-13.5 | 180-220 | 6-8 |
| TRD-213LM | M-LLDPE | 0.5-1.0 | 0.6-0.8 | 28.0-30.0 | 650-700 | 12.0-14.0 | 180-200 | 6-8 |
| TRD-224LM | M-LLDPE | 0.3-0.8 | 0.8-1.2 | 24.0-27.0 | 700-780 | 11.0-13.0 | 200-240 | 6-8 |
| TRD-200A | EVA | 1.0-2.0 | 1.0-1.5 | 18.0-22.0 | 700-760 | 9.0-10.5 | 180-240 | 6-10 |
| TRD-200AM | EVA | 0.5-2.0 | 0.8-1.2 | 22.0-26.0 | 680-720 | 12.0-14.0 | 200-230 | 6-10 |
| TRD-200P | POE | 0.5-2.0 | 0.8-1.2 | 14.0-16.0 | 650-700 | 10.5-12.0 | 180-220 | 6-10 |
| TRD-200PK | POE复配 | 0.5-1.5 | 0.8-1.2 | 14.5-17.0 | 680-730 | 12.0-13.5 | 180-240 | 6-10 |
| TRD-2715A | POE复配 | 0.5-1.5 | 0.6-1.0 | 10.5-15.0 | 750-900 | 10.0-12.0 | 150-180 | 6-10 |
| TRD-200EP | EPDM | / | 0.6-0.8 | 12.0-16.0 | 180-220 | 9.0-11.0 | 180-220 | 6-10 |
| TRD-200SE | SEBS | 0.3-0.5 | 1.2-2.0 | 4.0-6.0 | ≥1000 | 7.0-9.0 | 220-320 | 5-8 |
注：本产品参数为实验室典型值，实际性能因加工条件、配方体系等因素可能略有差异。
产品测试、使用及存储说明
性能测试
所有产品性能表中涉及电缆料检测，检测配方均为：
EVA 7470M: 25份，
M-LLDPE 3518CB: 10份，
Al(OH)3（中顺）:60份，
硅酮母料: 1.5份，
相容剂: 5份。
以上是根据我司同牌号产品大量测试数据的经典值，仅作为配方选料的参考。
使用注意事项
1.相关牌号相容剂产品在具体的电缆料配方里的使用必须达到添加量的临界值。建议添加量在不同的电缆料配方中的使用效果和测试数据会有异同。
2.具体用量需要用户根据应用的体系和对产品最终的性能要求来确定，但必须达到相容剂添加量的临界值。为达到最佳效果，加工设备和工艺应保证本品在体系中获得良好的分散和塑化。
产品包装与存放
1.产品采用纸塑复合袋包装，25千克/袋
2.运输时应避免受潮、受污染和直接光晒
3.存放于通风干燥阴凉处
4.最佳使用期限是自生产日起不超过6个月
5.勿与易燃品、腐蚀性物品放置在一起，远离火源
6.产品拆包后，如未使用完毕，请及时封包
